DSH 双螺旋锥形混合机

产品描述:
双螺旋锥形混合机广泛应用于化工、农药、染料、食品、电池材料、稀土等粉体混合工艺行业。

产品特点:
1、具备对混合物料放料无残留的高标准要求。
2、柔和的搅拌方式不破坏易碎物料如晶体料。
3、低能耗的搅拌效果更适用物料的化学反应。
4、上盖圆弧结构避免卫生清理死角。
5、搭载球面出料阀,出料更彻底、稳定。

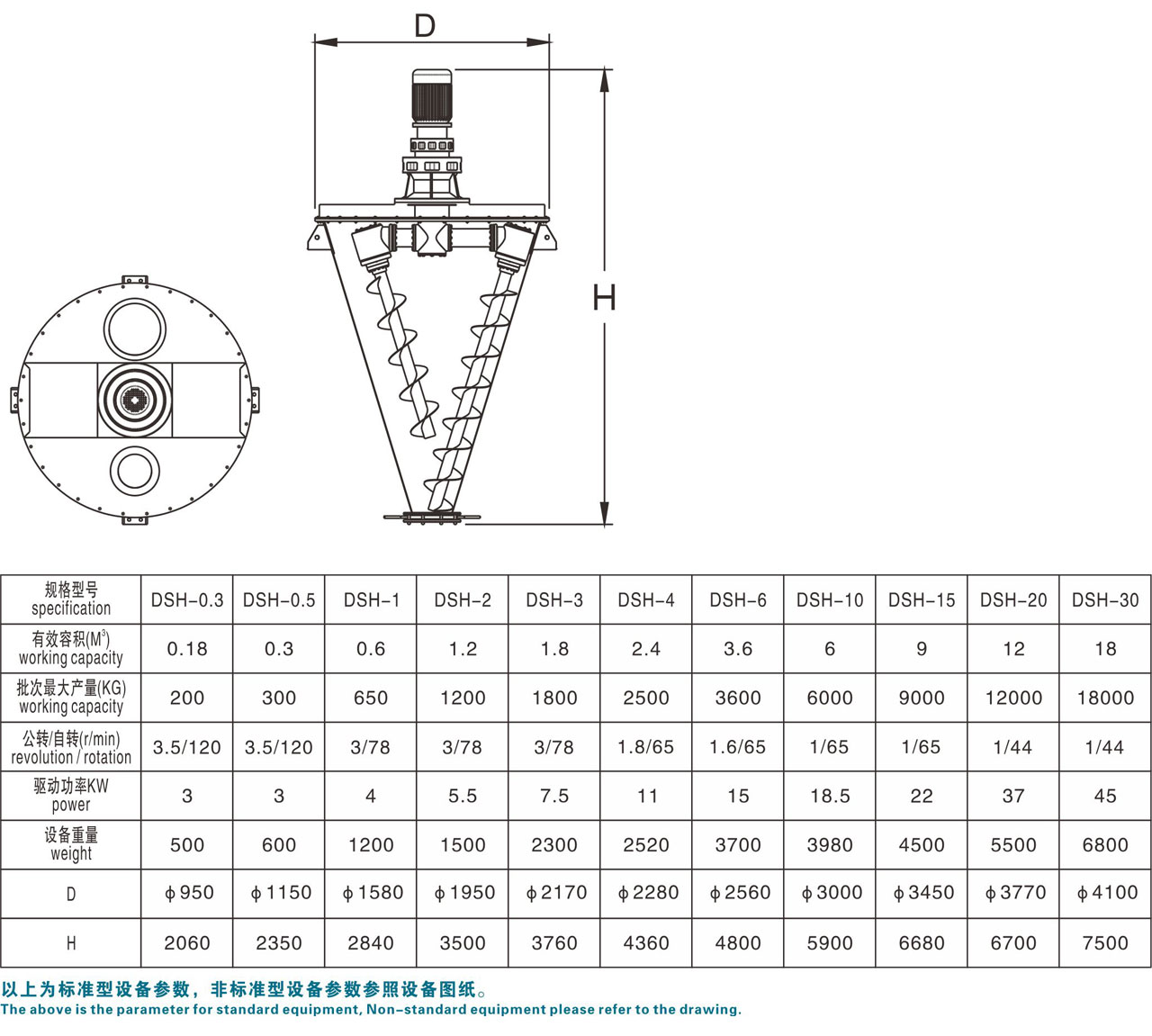

技术参数:
设备全容积0.3~30立方米
每批次处理能力0.1~15立方米
每批次处理物料0.1~20吨
所用混合时间在15~60分钟
驱动配置功率1.5KW-55KW
设备材质可为316L、321、304、碳钢

一.选材方案

干粉搅拌机可采用碳钢、锰钢、304不锈钢、316L不锈钢钢、321不锈钢以及其它材质的钢材定制,并且不同材质也可以结合使用;设备选材时区分:与物料接触部分以及非与物料接触部分;混合机内部还可以针对性增加如防腐、防粘结、隔离、耐磨等功能性的涂层或保护层;不锈钢表面处理分喷砂、拉丝、抛光、镜面等处理方式,并可分别应用于不同的使用部位;

1

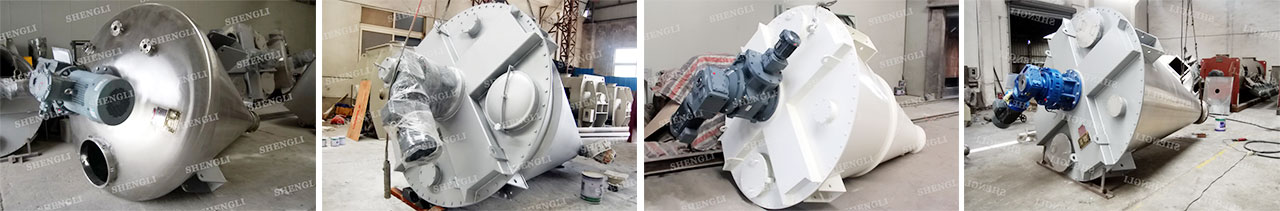

1:机体全部采用不锈钢制作;设备外表面精细抛光    2:机体全部采用不锈钢制作;设备表面喷砂处理       3:机体全部采用碳钢制作;设备外表面喷漆处理      4:机体采用与物料接触部分为不锈钢,其它碳钢制作


二.驱动配置

混合机根据物料性质、启动方式、以及工艺要求配置不同功率、不同能力的驱动装置。 双螺旋锥形混合机装载专用的双输出减速机组合箱,采用摆线针轮、齿轮、蜗轮蜗杆形式组合定制而成。

1

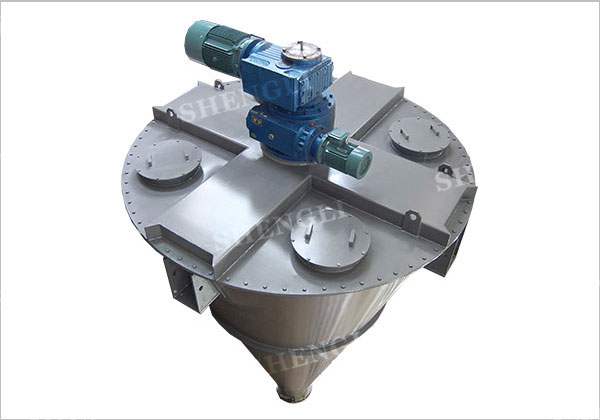

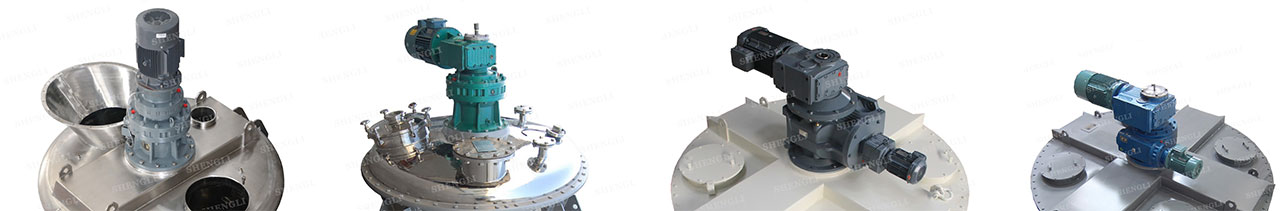

1:采用双级摆线针轮减速装置,上盖为固定式弧形结构   2:采用齿轮、摆线复合减速结构,上盖为法兰式椭圆封头结构     3:采用双级齿轮减速箱,上盖为法兰式平板结构    4:采用齿轮、蜗轮复合减速结构,上盖为法兰式平板结构


三.放料装置

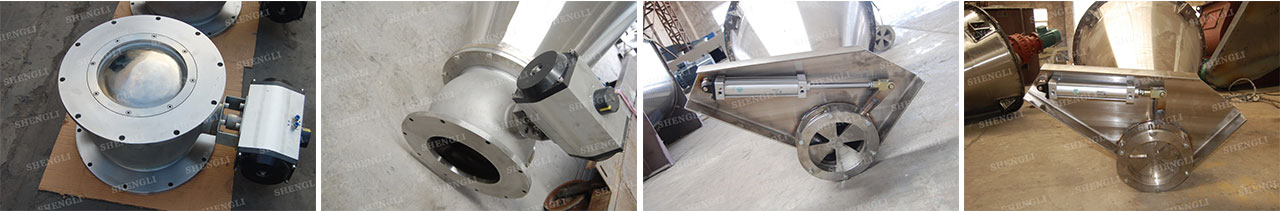

双螺旋锥形混合机搭载配置粉体球面阀或梅花错位阀;粉体球面阀凸起球面贴合螺旋底部运行曲面,较大程度减少搅拌死角,并实现较大口径放料口面积,确保放料残留,球面阀具备了对粉体、液体乃至负压状态较好的密封性;装载梅花错位阀可实现简易操作,控制放料速度,并可组合长螺旋底部支撑装置。阀门的驱动可区分为手动、气动、电动三种。

2


四.辅助组件

双螺旋锥形混合设备加装循环介质夹套或蒸汽盘管夹套可实现在搅拌物料时的温度控制。 混合机筒体与物料接触面可增加针对物料性质的防腐、防粘结、金属隔离的涂层;搅拌螺旋可堆焊耐磨合金,用于磨损比较大的工况。添加少量液体时,需配置喷液喷雾装置,更有利于液体均匀的分散混合于主料内。喷液系统由压力源、储液罐、喷头三种基本组成模块。

3

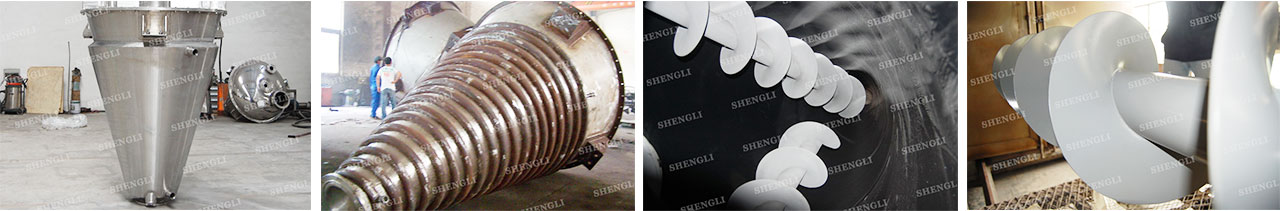

1:导热循环夹套                                                2:盘管式蒸汽夹套                                              3:设备与物料无金属接触模式处理                      4: 搅拌螺旋喷涂四氟或碳化钨

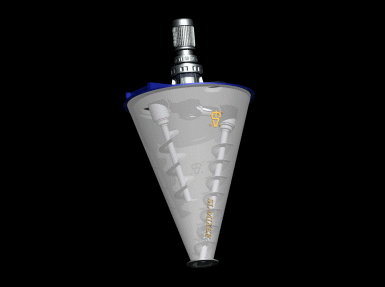

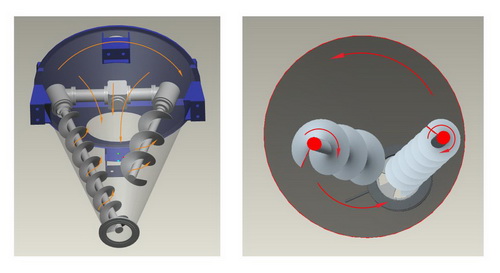

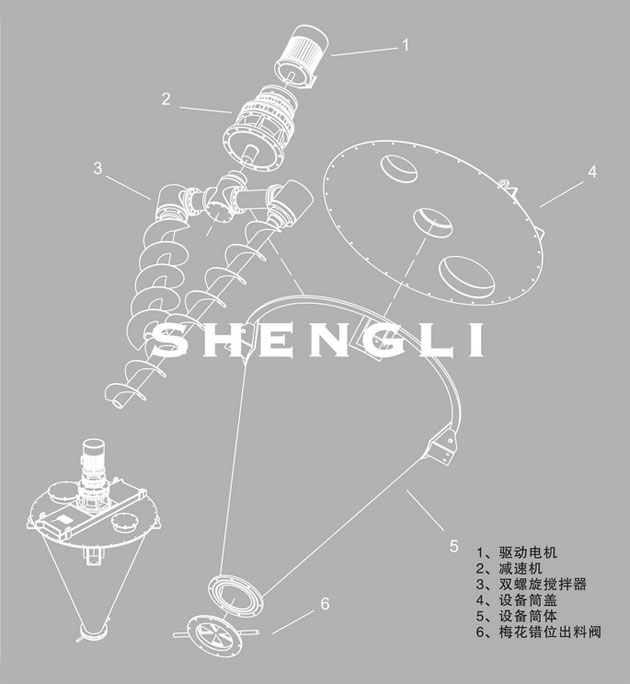

双螺旋锥形混合设备凭借内部悬臂上的两根非对称螺旋在绕自身轴线上自转的同时,由悬臂驱动,绕筒体中心轴旋转形成公转。 双螺旋锥形混合设备能够形成4种方向的作用力:
1、两根非对称螺旋自转,将物料向上提升。
2、悬臂慢速公转,将物料做圆周循环运动。
3、螺旋公转与自转相互配合,将物料受螺旋旋转吸收,同时向圆周方向排散。

4、被提升至上部的两股物料流再向中心汇合,形成在中心向下的流向,填补底部的空缺带,从而形成了整体的循环作用流。

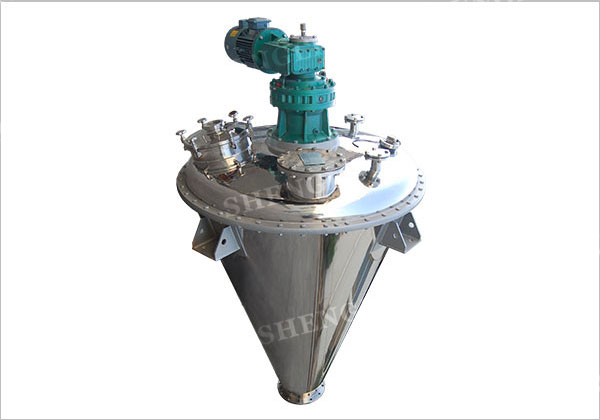

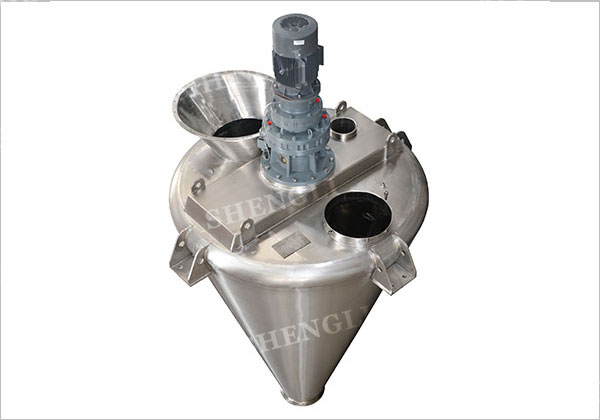

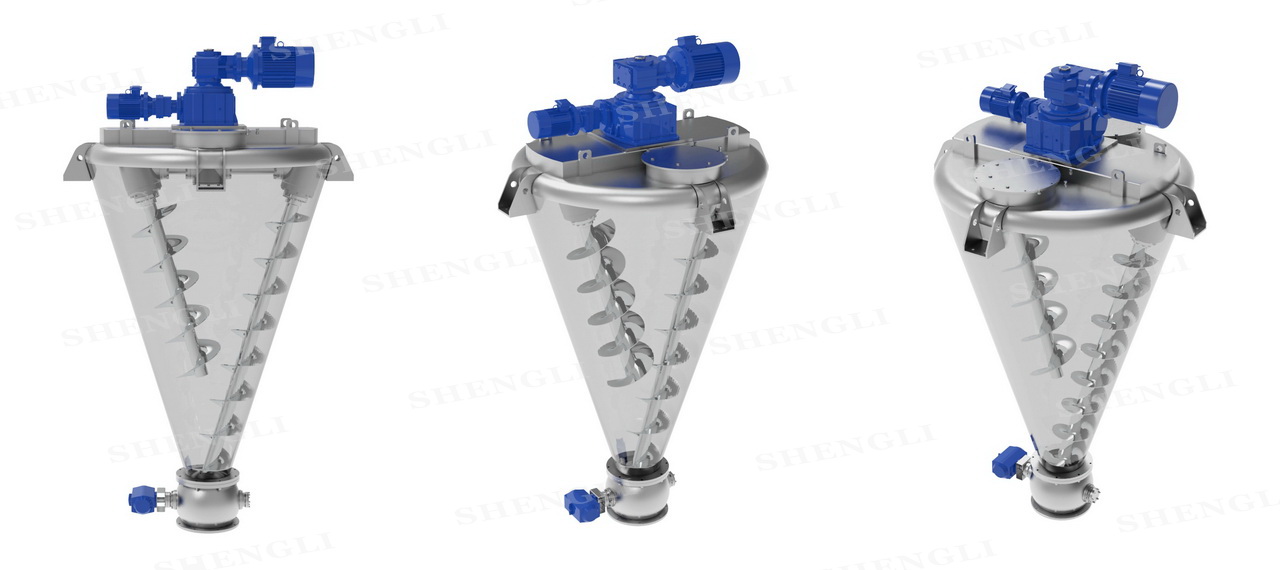

DSH-1    DSH-2

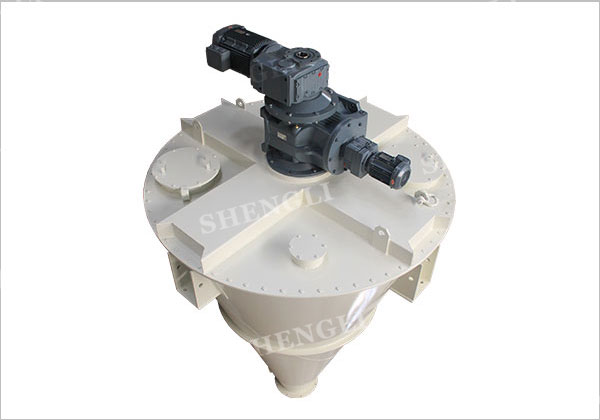

DSH-3

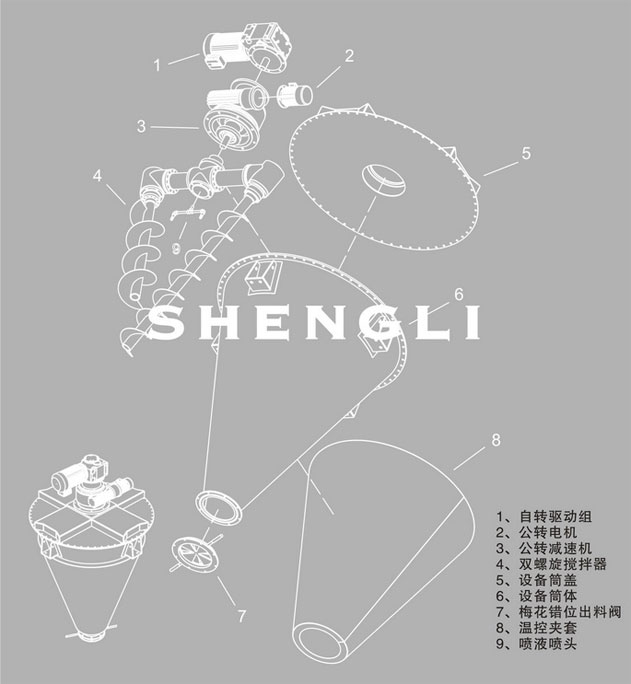

111 110
1、确定每批次混合的物料体积,范围在0.1-20立方米,选取相应规格的设备。
2、选取设备制作材质,材质分:与物料接触部分、不与物料接触部分,设备其它部件保持原有材质。
   材质依据物料性质、工况要求、卫生级别等因素决定,常规有碳钢、304/316L/321不锈钢材质选定后依据要求确定表面处理要求。
3、根据物料的比重、流动性等性质,以及启动标准来确定配置的驱动能力。
   启动标准分:重载启动、空载启动。
4、依据实际工艺情况,增加辅助功能组件,如喷液、加热/冷却、等。
5、设计设备的开口要求,如加料口、清理口、排气孔等
6、选择出料模式以及驱动方式,分手动、气动、电动
重要提示:设备的选型是比较重要的环节,应尽可能提供物料的详细信息,以及工艺安排,以便我公司专业人员为您提供优质的技术服务。

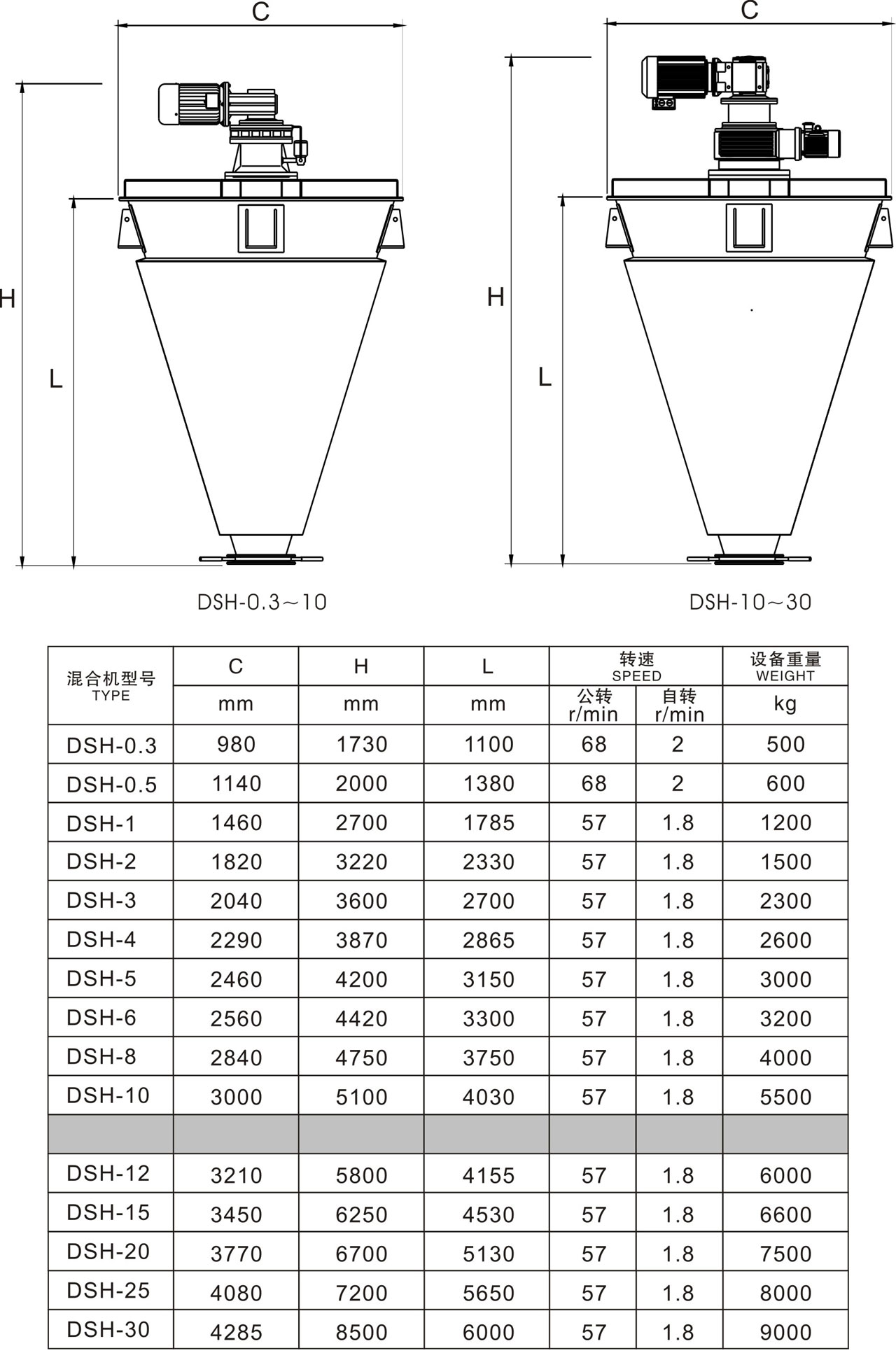

02_0102_02

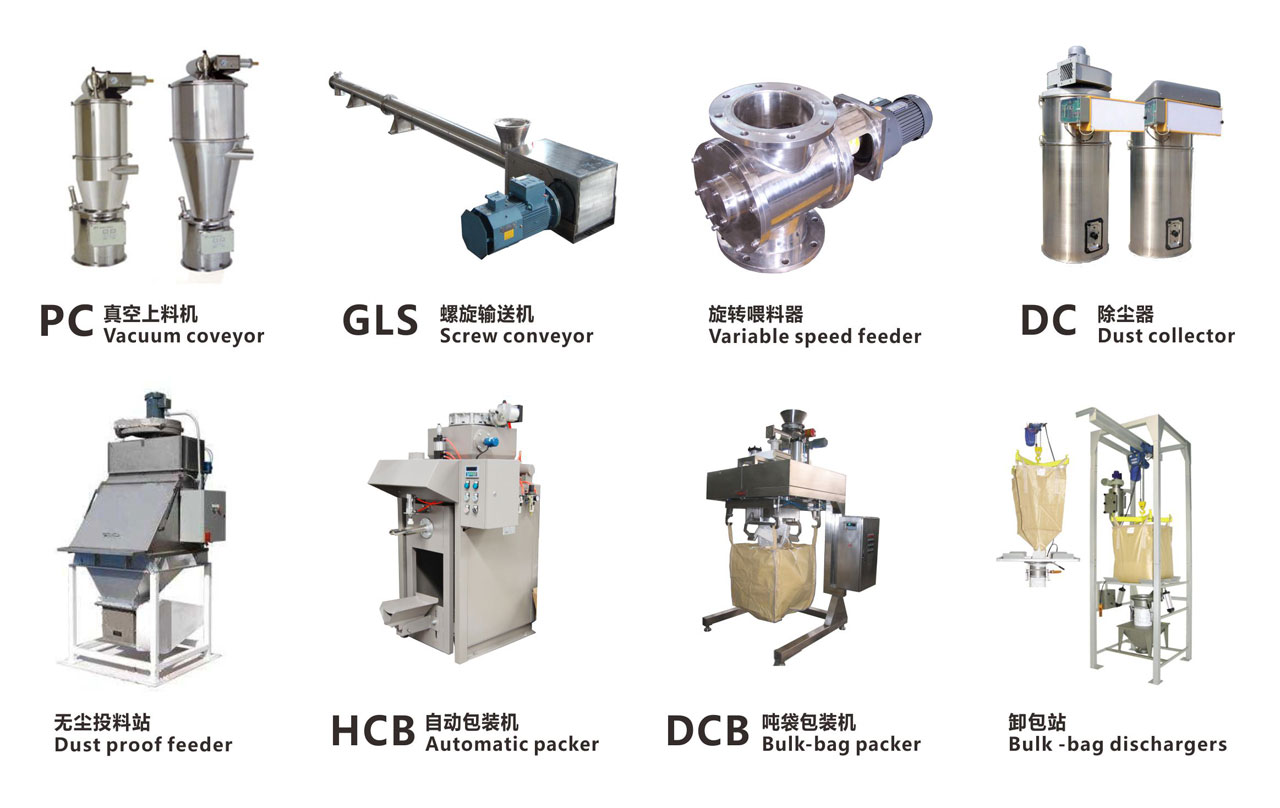

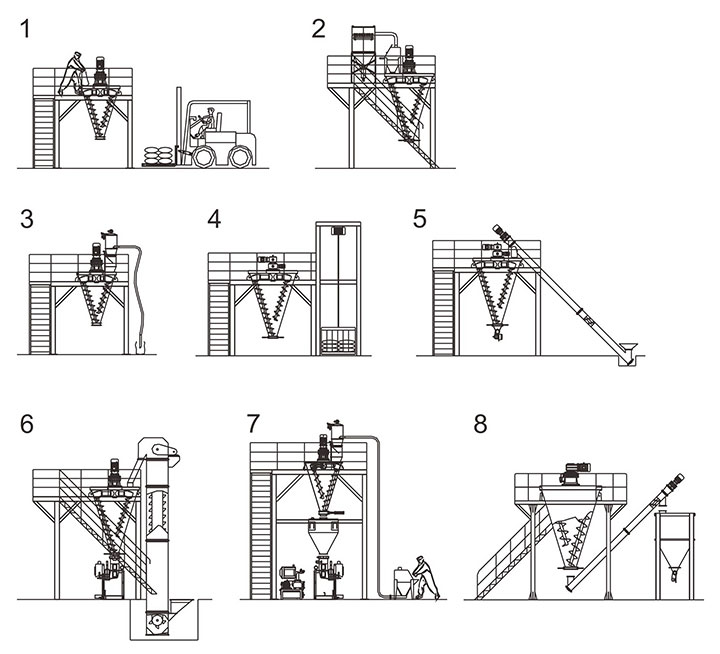

配置1:简易操作平台,装运叉车配合操作;

配置2:平台结构,组合无尘投料系统,清洁操作;

配置3:锥形混合设备组合真空上料机,负压人空吸料;

配置4:架设货梯平台,人工人料;

配置5:锥形混合机架设螺旋输送机使用,简易投料;

配置6:锥形混合设备配合斗式提升机、自动包装机组成的简易生产流程;

配置7:架设多层平台,人工拆袋投料,真空上料,成品储存,自动包装;

配置8:锥形混合设备架设平台,人工投料,二次提升物料入成品仓,再以包装;


5





1

动力组合

设备材质

(C\Mn 无需选择填)
(C\Mn 无需选择填)
(需求时选填)

主体配置

功能性选择

配套选择

原料与工艺

(粉末目数、颗粒直径、块状料大小)
(颗粒物料的最大尺寸、成块物料的尺寸)
(物料的自然堆积成型的角度)
(流动性、粘性、酸碱度、磨损系数、易破碎、吸水性、起球 特征、纤维料等)
(几种原料、最少的添加剂、加热/冷却、化学反应、加液体、批次混合、动态料仓等)
(快速混合、食品级、耐酸碱防腐、加热/冷却、易清洗、耐磨、破碎、大容量混合等)
(每批次处理量依照物料体积计算)
(304、316L、321、普通碳钢、等 / 以及材质表面处理要求)
(三相电压:380V 频率50Hz)
